መእተዊ

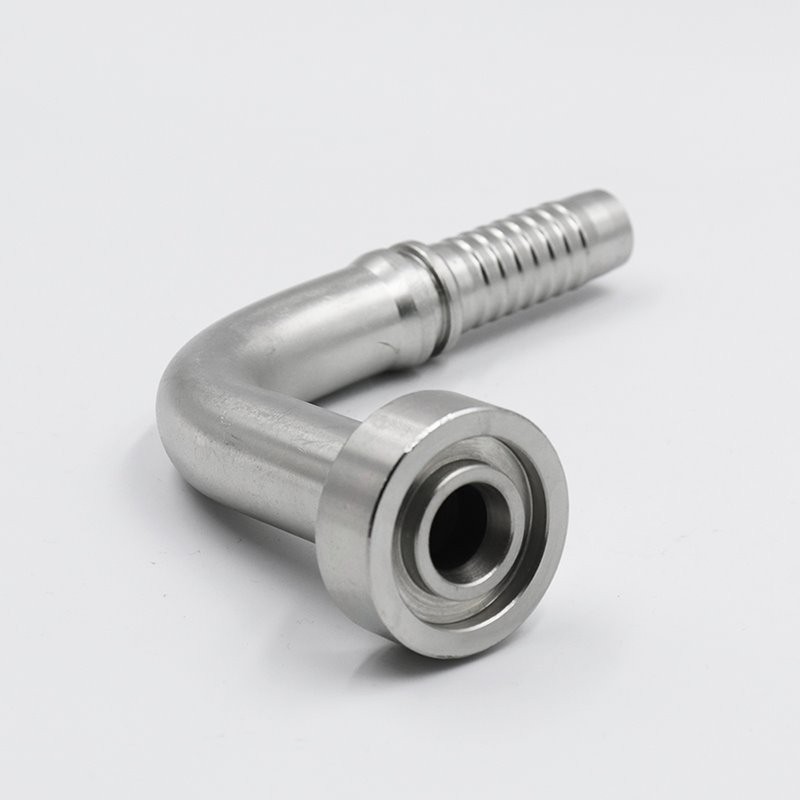

እቲ 90 ዲግሪ ብርኪ SAE ፍላንጅ ልክዕነት-ዝለዓለ ንምቕራብ ዝተዳለወ ብምንጽጻር ዝተሰርሐ ሃይድሮሊክ ፊቲንግ እዩ-ጸቕጢ፡ ምፍሳስ-ኣንፈት ለውጢ ኣብ ዘድልየሉ ጽኑዕ ቦታታት ዘይኣትዎ ምትእስሳር። ብ SAE J518ን ISO 6162ን ደረጃታት ዝተሰርሐ እዚ ብርኪ ፍላንጅ ኣብ ጠለብ ሃይድሮሊክ መተግበሪታት ስርዓት ምሉእነት እናዓቀበ ምቹእ ዋሕዚ ብቕዓት የረጋግጽ።
ስፔሲፊኬሽን
|
ክፍሊ ቁ. |
ፍላንጅ ስፍሓት |
ናይ ቱቦ ቦር |

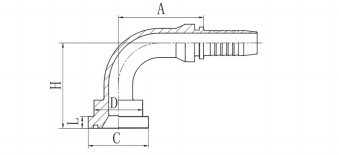

መለክዒታት . |
|||||
|
DN |
ዳሽ |
A |
C |
D |
H |
L |
||
|
87691-08-08 |
1/2" |
12 |
08 |
41 |
31.7 |
24 |
48 |
7.75 |
|
87691-12-10 |
3/4" |
16 |
10 |
56.5 |
41.3 |
32 |
56.5 |
8.76 |
|
87691-12-12 |
3/4" |
20 |
12 |
66.2 |
41.3 |
32 |
66 |
8.76 |
|
87691-16-12 |
1" |
20 |
12 |
66.2 |
47.6 |
38 |
69 |
9.53 |
|
87691-16-16 |
1" |
25 |
16 |
78 |
47.6 |
38 |
74.5 |
9.53 |
|
87691-16-20 |
1" |
32 |
20 |
91.5 |
47.6 |
38 |
85.5 |
9.53 |
|
87691-20-16 |
1.1/4" |
25 |
16 |
78 |
54 |
44 |
78.5 |
10.29 |
|
87691-20-20 |
1.1/4" |
32 |
20 |
91.5 |
54 |
44 |
89.5 |
10.29 |
|
87691-24-20 |
1.1/2" |
32 |
20 |
91.5 |
63.5 |
51 |
94.5 |
12.57 |
|
87691-24-24 |
1.1/2" |
40 |
24 |
109.4 |
63.5 |
51 |
108 |
12.57 |
|
87691-32-24 |
2" |
40 |
24 |
109.4 |
79.4 |
67 |
116 |
12.57 |
|
87691-32-32 |
2" |
50 |
32 |
131.8 |
79.4 |
67 |
136.3 |
12.57 |
መለክዒታት/ቴክኒካዊ መረዳእታ
|
ኦርጂናል |
ዠጂያንግ፡ ቻይና |
ናይ ምብጻሕ ዕለት |
ድርድር |
|
ምስክር ወረቐት |
GB/T19001-2016 IDT ISO9001:2015 |
ምዕሻግ . |
ናይ ሰደድ ደረጃ . |
|
ናውቲ |
ካርቦን ስቲል |
ዋሕስ |
1 ዓመት |
|
ናይ ክፍሊት ግዜ |
ድርድር |
MOQ . |
5 |
| ጨው ስፕራይ መርመራ . | 72+ሰዓታት |
ሕብሪ |
ጻዕዳ ወይ ብጫ |
ብዛዕባ ኩባንያ
ብልጫታት
ብሉጽ ብቕዓት ዋሕዚ .
optimized ውሽጣዊ ቦር ዲዛይን ምስ ስታንዳርድ ብርኪ ክነጻጸር እንከሎ ተርቡለንስ ብ30% ይንክዮ
ልክዕነት ራድዩስ ንዝለዓለ ሃይድሮሊክ ብቕዓት ላሚናር ዋሕዚ ይሕሉ።
ስሌታዊ ፈሳሲ ዳይናሚክስ (CFD) ዝተመቻቸወ ዲዛይን
ዝዓበየ ናይ ጸቕጢ ኣፈጻጽማ
20% ዝለዓለ ናይ ጸቕጢ ደረጃ ካብ ስታንዳርድ SAE ጠለባት
ናብ 4X ናይ ስራሕ ጸቕጢ ዝተፈተነ ምፍንጃር ጸቕጢ
ኣብ ትሕቲ ጽንኩር ናይ ጸቕጢ ብሽክለታ ቅንዕና ማሕተም ይሕሉ .
ቦታ-ልክዕነት ምድሓን
ሓቀኛ 90 ዲግሪ ኩርናዕ ምስ ±0.5 ዲግሪ ተጻዋርነት ንልክዕ መስመር
ኮምፓክት ዲዛይን ክሳብ 40% ቦታ ኣንጻር ዝተደራረቡ ፊቲንግስ ይቑጥብ
ብዙሓት ናይ ወደብ ኣንፈት ኣማራጺታት ኣለዉ
ምፍሳስ-መከላኸሊ ውሕስነት
ዋንነታዊ ስሉስ-ቴክኖሎጂ ምዕሻግ (ቀዳማይ፣ ካልኣይንን መጠባቅጥን ማሕተም)
ማይክሮ-ዝተወነነ መዕጸዊ ገጻት (RA < 0.4μm)
ቅድሚ{0}}ልዑል-ተተኺሉ hnbr o{2}}ን -40 ዲግሪ ካብ F ክሳብ +250 ዲግሪ f ዝተመዘነ ቀለቤት
መዳርግቲ ዘይብሉ ጽንዓት
ንዝለዓለ ጥንካረ ዝኸውን ናይ ፎርጅድ ህንፀት (ዘይተደርበየ)
316 ስቴንለስ ስቲል ኣማራጺ ምስ 3x ናይ ምሕራር ተጻዋርነት
ጽልዋ-ተጻዋሪ ዲዛይን ምንቅጥቃጥን ስንባደ ጽዕነትን ይጻወር
ዓለምለኻዊ ምኽባር
ብ SAE J518, ISO 6162, ከምኡውን DIN ደረጃታት ዝተረጋገጸ
ምሉእ ትሕዝቶ ምክትታል ምስ ናይ ሚል ናይ ፈተነ ምስክር ወረቐት
ሪች ኤንድ ROHS ዝሰማማዕ ንብረት
ናይ ምትካል ብልጫታት
ሌዘር-ንቐሊል ኣንፈት ዝኸውን ኣብ ዝተቐርጸ መለለዪ ምልክት
ቅድሚ{0}}ንቕልጡፍ ምትካል ምስ መምርሒታት ኣሰላልፋ ዝተኣኻኸበ
50% ዝቐልጠፈ ምትካል ካብ ልምዳዊ ብርኪ ኣሰምብሊታት
ናይ ምምዕርራይ ኣማራጺታት
ካብ 3/8" ክሳብ 3 ብዓቐን ይርከብ"
ዱፕለክስ ስቲልን ታይታንየምን ሓዊሱ ፍሉይ ንብረት
ብሕታዊ ወደብ ውቅርታትን ቦልት ፓተርንን
ፅሬት ምርግጋፅ
ቅድሚ ምልኣኽ 100% ጸቕጢ ተፈቲኑ
ዳይመንሽናል ምርግጋጽ ምስ CMM መርመራ
ምክትታል ዕስለ ምስ ፍሉይ ተኸታታሊ ቁጽርታት
FAQ
ሕቶ፡- 90 ዲግሪ ብርኪ ፍላንጅካ እንታይ ደረጃታት ኣለዎ?
መልሲ፡ ፍላንጅ ብርኪና ምስኡ ይራኸብ:
SAE J518 (ኮድ 61 & 62)
ISO 6162 (ተኸታታሊ 1 & 2)
DIN 20066 ደረጃታት
NFPA T3.4.7R1 ስፔሲፊኬሽን
ሕቶ፡- እንታይ ዓይነት ጸቕጢ ደረጃታት ኣሎ?
መልሲ፡ መደበኛ ደረጃታት ጸቕጢ:
3000 PSI (207 ባር) ስታንዳርድ ተኸታታሊ
6000 psi (414 ባር) ልዑል-ተኸታታሊ ጸቕጢ
ክሳብ 10,000 psi (690 ባር) ዝኸውን ብሕታዊ ዲዛይናት ይርከብ
ሕቶ፡ እንታይ ዓይነት ንዋት ኢኻ እተቕርብ፧
መልሲ፡ መደበኛ ናይ ንብረት ኣማራጺታት:
ካርቦን ስቲል ምስ ዚንጎ ፕላቲንግ .
304/316 ስቴንለስ ስቲል
ፍሉይ ንብረት፤
ዱፕለክስ ስቴንለስ ስቲል
ታይታንየም ኣሎይስ
ኒኬል-መሰረት ዝገበረ ሱፐርኣሎይስ
ሕቶ፡- ከመይ ጌረ ቅኑዕ ዓቐን ይመርጽ?
መልሲ፡ ቁልፊ ረቛሒታት ምምራጽ፤
ምስ ቱቦ/ቱቦ ውሽጣዊ ዲያሜትር ይሰማማዕ
ናይ ስርዓት ስራሕ ጸቕጢ ኣብ ግምት ኣእትዉ
ናይ ዋሕዚ ፍጥነት ጠለባት ሒሳብ .
ናይ ቦታ ደረታት ምግምጋም
መሃንድሳትና ነጻ ናይ ምዕዛብ ሓገዝ ይህቡ
ሕቶ፡ እንታይ ዓይነት ናይ ምዕሻግ ሜላታት ኣለዉ?
መልሲ፡ ናይ ምዕሻግ ኣማራጺታት ዘጠቓልል እዩ፤
o-ገጽ መዕሸጊ (ORFS) - ዝያዳ ዝውቱር
ፍላት ገጽ ምስ ስፓይራል ቁስሊ ጋስኬት
ብረታዊ-to-ሓጺናዊ መዕሸጊ ንጽንኩር ኩነታት
ብሕታዊ ናይ ምዕሻግ መፍትሒታት ኣለዉ
ሕቶ፡- ብርኪታትኩም ምስ ካልኦት ምልክታት ተለዋወጥቲ ድዮም?
መልሲ፡ እወ፡ ናይ 90 ዲግሪ ብርኪታትና ንኽንከታተሉ ዝተዳለዉ እዮም፡
ደረጃ SAE/ISO መለክዒታት ምሕላው
ምሉእ ብምሉእ ተለዋዋጢ ምስ ዝሰማማዕ ፊቲንግስ
ወሳኒ መለክዒታት ከተረጋግጹ ንመክር .
ሕቶ፡- ንብሕታዊ ትእዛዛት ዝኸውን መሪሕ ግዜ እንታይ እዩ?
መልሲ፡ መደበኛ ናይ መሪሕነት ግዜታት:
ስቶክ ኣቑሑት: 24-48 ሰዓት ጽዕነት
ስታንዳርድ ብሕታዊ: 10-15 ናይ ስራሕ መዓልታት
ፍሉይ ንብረት: 3-4 ሰሙን
ቅልጡፍ ኣገልግሎት ኣሎ
ሕቶ፡- ናይ ምትካል መምርሒ ትህብ ዲኻ?
መልሲ፡ ኩለመዳያዊ ደገፍ ዘጠቓልል እዩ፤
ደረጃ-ብ{1}}መምርሒታት ምትካል ደረጃ
ዝምከር ቶርኬት ስፔሲፊኬሽን
ግቡእ ናይ ኣሰላልፋ ሜላታት
ናይ ማሕተም ምልካይ ለበዋታት
ቪድዮ ትምህርትታት ይርከብ
ሕቶ፡ እንታይ ዓይነት ምስክር ወረቐት ትሕዝ?
መልሲ፡ ምስክር ወረቐትና፤
ISO 9001:2015 ስርዓት ፅሬት
PED 2014/68/EU ምኽባር
ኣቴክስ ንነታጒ ከባቢታት
ABS ናይ ባሕሪ ምጽዳቕ
ሕቶ፡- እንታይ ጽገና እዩ ዘድሊ?
መልሲ፡ ዝምከር ጽገና:
ዓመታዊ ስእላዊ መርመራታት
ቶርኬት ኣብ ነፍሲ ወከፍ 500 ሰዓታት ይምርምር
ኣብ ነፍሲ ወከፍ 3 ዓመት ምትካእ ማሕተም
ድሕሪ 7 ዓመት ምሉእ መተካእታ
